TOFD检测

原理：

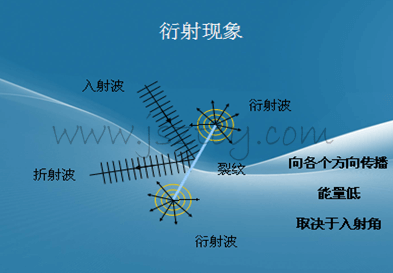

TOFD技术是一种基于衍射信号实施检测的技术。当超声波与一定长度的裂纹发生作用，在裂纹两端将会发生衍射现象，衍射信号远远弱于反射信号，而且向四周传播，没有明显的方向性。

TOFD技术采用宽频带短脉冲探头，两个探头一发一收，相对于焊缝中心线对称布置。发射探头产生宽波束纵波覆盖焊缝区域，仪器通过接收的缺陷上下尖端的衍射信号及其时差来确定缺陷的位置和自身高度。

优势及特点：
      由于 TOFD技术利用的是缺陷尖端的衍射信号，检测精度和缺陷定量不依赖A扫信号波幅，其检测精度非常高，对缺陷高度和深度测量精度可达0.1mm。

与脉冲反射法超声相比，TOFD检测结果可以成像，图像比波形更有利于缺陷的识别和分析，并且检测结果可以长期保存。

缺陷检出率高可靠性好、操作方便检测速度快现场适应性好、缺陷高度和深度测量准确、检测结果可成像且可全过程记录信号并能长期保存、安全环保，是TOFD技术的5大优点。

应用范围：

12mm以上的对接焊缝，尤其适用于大厚度的各种承压设备焊缝。
